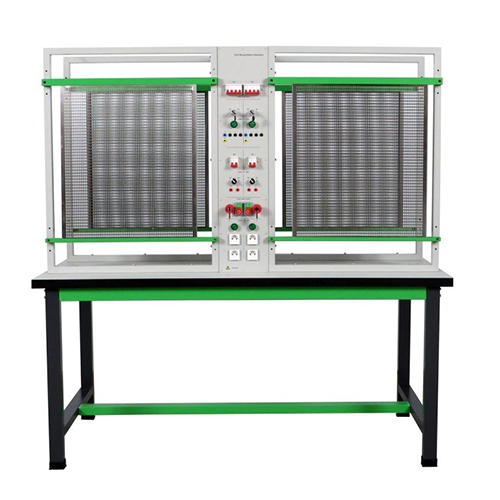

MR560E محطة توصيل الأسلاك الصديقة للبيئة، معدات تعليمية، معدات توضيحية، مختبر تركيبات كهربائية ١. مقدمة المنتج ١.١ وصف المنتج محطة توصيل الأسلاك الكهربائية الصديقة للبيئة هي جهاز تدريبي مصمم لأغراض تعليمية، ويُستخدم بشكل أساسي للتدريب العملي على التحكم الكهربائي والإضاءة وغيرها من الدورات. تتميز المحطة باستخدام مواد صديقة للبيئة، واقتصادية، ومتينة، وآمنة، وسهلة الاستخدام. تهدف إلى مساعدة الطلاب على إتقان مهارات مثل توصيل الدوائر الكهربائية واستكشاف الأعطال وإصلاحها من خلال تصميم معياري، مع تقليل تكاليف التدريب وصعوبات الصيانة. ١.٢ مميزات المنتج تصميم طويل الأمد: مقاوم للتآكل، ومقاوم للتقادم، وعمر خدمة طويل، وتكاليف استبدال منخفضة على المدى الطويل. تصميم موفر للطاقة: يُحسّن بنية الدائرة، ويقلل فقد الطاقة، ويدعم التدريب على السلامة في حالات الجهد المنخفض. دعم تدريبي متعدد الوظائف: يمكن استخدامه لمعظم عمليات توصيل الدوائر الكهربائية مثل المصابيح المتوهجة، والمصابيح الفلورية، ومفاتيح اللمس، والمفاتيح التي تعمل بالصوت، وغيرها من دوائر الإضاءة، بالإضافة إلى سلسلة من التدريبات على التوصيل. آمن وموثوق: يحتوي طرف التوصيل الآمن بقطر ٤ مم على نقاط تلامس معدنية لا يمكن لمسها في حالة عدم التشغيل لمنع الطلاب من لمسها عن طريق الخطأ. محطة التوصيل مصنوعة من طلاء عازل عالي الجودة، مقاوم للخدش، ويتميز بنطاق واسع لدرجات حرارة التشغيل، ومقاوم للغبار والماء، مما يمنع خطر حدوث ماس كهربائي نتيجة تناثر السوائل أو دخول الغبار. فصل الطوارئ: يمكن لمفتاح إيقاف الطوارئ وقاطع الدائرة فصل جميع المخارج بكفاءة. عند زيادة الحمل على الدائرة أو حدوث ماس كهربائي، يقوم قاطع الدائرة بفصل التيار الكهربائي لضمان السلامة. 2. المواصفات الفنية المعايير الفنية طاقة الإدخال: تيار متردد ثلاثي الأطوار بخمسة أسلاك، 380 فولت الأبعاد: 4 إطارات 1000 مم × 750 مم صينية واحدة مطلية بطبقة واقية مقاومة للحرارة العالية، 1800 مم × 750 مم الوزن: 200 كجم 3. أسماء مكونات المنتج ووظائفها الرقم الاسم الوظيفة الكمية 1. قاطع الدائرة: يتحكم في تشغيل/إيقاف الدائرة، ويوفر الحماية من الحمل الزائد وقصر الدائرة. 4 2. مفتاح دوار: يتحكم في تشغيل/إيقاف الدائرة، ويقفل حالة التشغيل/الإيقاف. 2 3. مؤشر خرج الطاقة: يعرض حالة التشغيل/الإيقاف للدائرة. 4 4. طرف توصيل كابل كهربائي آمن 4 مم: يوصل الطاقة ثلاثية الأطوار U وV وW، والسلك المحايد، وسلك التأريض، و24 فولت تيار متردد. 14 5. مفتاح دوار: يتحكم في تشغيل/إيقاف الدائرة. 2 6. زر التشغيل/الإيقاف: يتحكم في تشغيل/إيقاف الدائرة بالكامل. 2 7. مفتاح إيقاف الطوارئ: يتحكم في تشغيل/إيقاف الدائرة، ويقفلها. حالة الفصل 2 8 قابس فرنسي يوفر 220 فولت تيار متردد 4 9 إطار شبكي يوفر منصة تدريب عملية على توصيل الأسلاك 4 4. مقدمة عن أسماء ووظائف ملحقات المنتج الرقم الاسم الوظيفة الكمية الرقم 1. مشابك تثبيت بلاستيكية، قطع كهربائية ثابتة، 600 2. مشابك تثبيت بلاستيكية ذاتية التثبيت برأس مسطح، 600 3. كابل كهربائي آمن 4 مم أخضر، يُوصل بطرف أمان 4 مم، 5 4. كابل كهربائي آمن 4 مم أسود، يُوصل بطرف أمان 4 مم، 5 5. كابل كهربائي آمن 4 مم أصفر، يُوصل بطرف أمان 4 مم، 5 6. كابل كهربائي آمن 4 مم ثنائي اللون، يُوصل بطرف أمان 4 مم، 5 7. كابل كهربائي آمن 4 مم أحمر، يُوصل بطرف أمان 4 مم، 5 8. كابل كهربائي آمن 4 مم أزرق، يُوصل بطرف أمان 4 مم، 5 5. قائمة تجريبية 1. الاستخدام الأساسي للمعدات.
