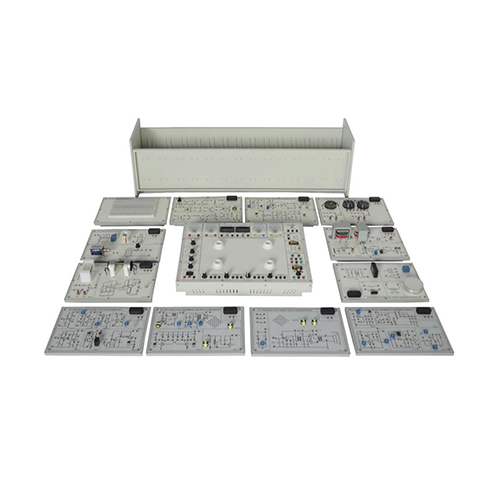

MR199E معدات تدريس مختبر الدوائر الخطية، أدوات ومعدات التدريب المهني، معدات التدريب الصناعي، التدريب على المهارات الكهربائية ١. مقدمة عن الجهاز ١.١ نظرة عامة تشمل التجارب التي يمكن إجراؤها باستخدام هذا الجهاز أساسيات الكهرباء والمغناطيسية، وأساسيات الدوائر الإلكترونية، وخصائص وتطبيقات المكونات الإلكترونية الأخرى، بالإضافة إلى خصائص وتطبيقات المذبذبات، بما في ذلك دوائر التيار المستمر RC والظواهر العابرة، وخصائص المحولات، ودوائر الرنين المتوازية، ومقدمة عن مكونات المغناطيسية، والمجال المغناطيسي، وقاعدة أمبير، وخصائص الثنائيات، ودائرة المقوم، وخصائص ثنائي زينر، وخصائص الصمام الثنائي الباعث للضوء (LED)، وتحديد قطبية الترانزستور وخصائصه، وخصائص ترانزستور تأثير المجال (FET)، وخصائص مقوم السيليكون المتحكم به (SCR)، وخصائص ترانزستور الوصلة الأحادية (UJT)، ومكبر صوت بسيط، ومكبر صوت تكميلي بسيط، وتنظيم جهد بسيط، ودائرة مكبر صوت دفع-سحب، ومصباح قابل للتحكم في السطوع، ومكبر صوت متسلسل متعدد المراحل، وخصائص المرحلات، ومفتاح اللمس، ودائرة التحكم في الإضاءة، ودائرة التحكم الحراري، ودائرة التحكم في الصوت، وخصائص المذبذبات المتقطعة، وجهاز التنبيه الإلكتروني، والمذبذب المتعدد، ودائرة الرنين LC، وغيرها من التجارب. ١.٢ الميزات ١. تصميم معياري: يوفر الجهاز، من خلال أحد عشر نموذجًا مختلفًا، تكوينات تجريبية مرنة لتسهيل مشاريع تجريبية متنوعة. ٢. سهولة الاستخدام: يتيح تصميم مفتاح إصلاح الأعطال للطلاب إعداد الأعطال وإصلاحها بسرعة، مما يُحسّن كفاءة التدريب العملي. ٣. واجهة موحدة: استخدام مفتاح DIP ثماني البتات عالمي كطريقة لضبط الأعطال يُبسّط عملية التشغيل، كما يُسهّل على الطلاب فهمه وإتقانه. ٤. التركيز على التطبيق العملي: يُركّز هذا الجهاز على تنمية المهارات العملية، مما يسمح للطلاب بالتعلم في بيئة تُحاكي الأعطال الحقيقية، ويعزز الجانب العملي والتفاعلي للتعلم. ٥. سهولة إعادة الضبط: بعد الانتهاء من إصلاح العطل، ما عليك سوى إعادة مفتاح DIP إلى وضعه الطبيعي لإعادة ضبط النموذج، مما يُسهّل إجراء تجارب مختلفة بشكل متواصل. ٦. الأمان: يتم ضبط جميع مفاتيح الأعطال على حالة التشغيل الطبيعية للدائرة قبل مغادرة المصنع، مما يضمن السلامة أثناء الاستخدام الأول. ٧. التكيف: يُناسب هذا الجهاز الطلاب من مختلف المستويات، من أساسيات الكهرباء إلى تحليل الدوائر المعقدة، ويدعم نطاقًا واسعًا من الاحتياجات التعليمية. ٢. المواصفات الفنية مصدر الطاقة: نظام أحادي الطور ثلاثي الأسلاك، ٢٢٠ فولت ± ١٠٪، ٦٠ هرتز ظروف التشغيل: درجة الحرارة المحيطة: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية، الرطوبة النسبية: أقل من ٨٥٪ (عند ٢٥ درجة مئوية) 3. قائمة المكونات وشرح مفصل 3.1 الجزء الرئيسي الرقم الاسم 1 صندوق التخزين 2 وحدة تعليمية تجريبية للدائرة الخطية 3.2 جزء صندوق الطاقة الرقم الاسم 1 وحدة قياس جهد التيار المستمر 0-20 فولت 2 وحدة قياس تيار التيار المستمر 0-100 مللي أمبير 3 وحدة فولتميتر التيار المتردد والمستمر 4 وحدات أمبيرتر التيار المتردد والمستمر 5 وحدة فولتميتر التيار المتردد 6 وحدة أمبيرتر التيار المتردد 7 مفتاح تبديل 8 وحدة مكبر الصوت 9 وحدة مصدر جهد التيار المتردد 9 فولت 10 وحدة طاقة تيار مستمر ثابتة 11 وحدة منظم جهد التيار المستمر 12 وحدة مقاومة منزلقة 13 وحدة مولد وظائف 3.3 قائمة تكوين الجهاز الرقم الاسم الكمية المكون 1 001 وحدة التجارب الكهربائية الأساسية 1 المكون 2 002 وحدة استيراد المكونات المغناطيسية 1 المكون 3 003 وحدة المجال المغناطيسي 1 المكون 4 004 وحدة قواعد أمبير 1 المكون 5 005 وحدة قاعدة فليمنج 1 المكون 6 006 وحدة الحث الكهرومغناطيسي 1 المكون 7 007 وحدة التجارب الإلكترونية الأساسية 1 المكون 8 008 وحدة التجارب الإلكترونية الأساسية (1) 1 المكون 9 009 وحدة التجارب الإلكترونية الأساسية (2) 1 المكون 10 010 وحدة تجارب المكونات الإلكترونية الخاصة 1 المكون 11 011 وحدة تجارب وتطبيقات المذبذب 1 المكون 12 012 وحدة لوحة التجارب 1 3.4 الملحقات الرقم الاسم الكمية 1 كابل كهربائي آمن 2 مم، 100 سم، أزرق، 6 2 كابل كهربائي آمن 2 مم، 100 سم، أحمر، 6 3 كابل كهربائي آمن 2 مم، 100 سم، أسود، 10 4 سلك طاقة بريطاني ثلاثي النواة، قابس هونغ كونغ، 1 5 مغناطيس، 1 4. قائمة التجارب التجربة 1: تجربة دائرة RC للتيار المستمر وظاهرة العابر التجربة 2: تجربة خصائص المحول التجربة 3: تجربة دائرة الرنين المتوازي التجربة 4: مقدمة عن المكونات المغناطيسية التجربة 5: تجربة المجال المغناطيسي التجربة 6: تجربة قاعدة أمبير التجربة 7: تجربة خصائص الثنائي التجربة 8: تجربة دائرة التقويم التجربة 9: تجربة خصائص ثنائي زينر التجربة 10: تجربة خصائص الصمام الثنائي الباعث للضوء (LED) التجربة 11: تجربة تحديد قطبية الترانزستور وخصائصه التجربة ١٢- تجربة خصائص الترانزستور ذي التأثير الحقلي (FET) ١٣- تجربة خصائص مقوم السيليكون المتحكم به (SCR) ١٤- تجربة خصائص الترانزستور أحادي الوصلة (UJT) ١٥- تجربة مكبر صوت بسيط ١٦- تجربة مكبر صوت تكميلي بسيط ١٧- منظم جهد بسيط (UK) ١٨- تجربة دائرة مكبر صوت الدفع والسحب ١٩- تجربة مصباح كهربائي قابل للتحكم في سطوعه ٢٠- تجربة مكبر صوت متسلسل متعدد المراحل ٢١- تجربة خصائص المرحل ٢٢- تجربة مفتاح اللمس ٢٣- دائرة التحكم في الإضاءة
