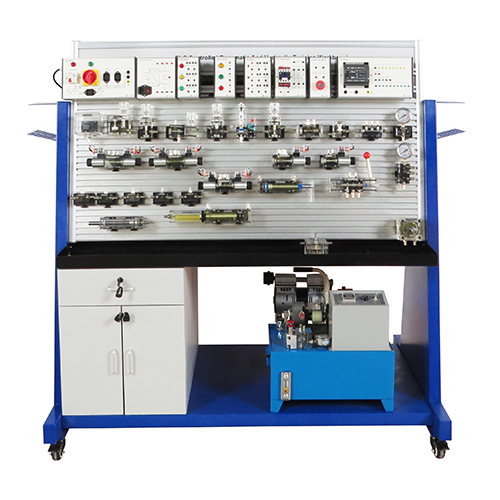

Name: منضدة تدريب تعمل بالتحكم الهوائي والهيدروليكي بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، معدات تعليمية، معدات تدريس تقنية، معدات تدريب في مجال الميكاترونيك
Brand: MY SHOP
SKU: MR169M
Availability: InStock
Rating: 5 (1 reviews)

Description

MR169M منضدة تدريب تعمل بالتحكم الهوائي والهيدروليكي بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، معدات تعليمية، معدات تدريس تقنية، معدات تدريب في مجال الميكاترونيك
أولاً: نظرة عامة على المنتج
1.1 نظرة عامة
يستخدم هذا النظام مكونات هيدروليكية شفافة، وهيكلًا معياريًا من الألومنيوم، ووصلات دائرة زيت متحركة، ودوائر كهربائية عامة. وباستخدام الأدوات والمواد المرفقة، وبالرجوع إلى تعليمات التجربة، يُمكن التحكم بسهولة في مختلف أنظمة النقل الهيدروليكية الشائعة، وإجراء التجارب عليها، واختبارها. يُتيح هذا النظام للطلاب فهم المبادئ الداخلية، والهياكل، وعمليات تشغيل دوائر الزيت والمكونات الهيدروليكية، ويُعد أداة أساسية لتدريس أنظمة النقل الهيدروليكية.
1.2 الميزات
(1) يتكون الجهاز من إطار معدني عالي المتانة، يتميز بجماله ومتانته. يحتوي الجزء السفلي على عجلات دوارة لسهولة الحركة. كما يحتوي على خزانة لتخزين الأدوات والأجهزة، ووحدة هيدروليكية مدمجة في أسفل الجهاز. تُثبّت كتل الصمامات الهيدروليكية المختلفة على قاعدة خاصة، وتفصل بين أخاديد اللوحة مسافة 25 مم، مما يُسهّل توصيل وفصل المكونات المختلفة. يُوضع الجزء العلوي على صندوق تعليق للتحكم الكهربائي، مما يجعله جهازًا متكاملًا.
يستخدم هذا النظام مكونات هيدروليكية شفافة، وهيكلًا معياريًا من الألومنيوم، ووصلات دائرة زيت متحركة، ودوائر كهربائية عامة. (2) كل مكون هيدروليكي مزود بلوحة قاعدة لتوصيل دائرة الزيت، يمكن تركيبها بسهولة ويسر على اللوحة. يعتمد وصل دائرة الزيت على وصلة تغيير سريع مفتوحة ومغلقة، مما يسهل الفك والتركيب، ويمنع تسرب الزيت، ويقلل الفاقد، ويحافظ على النظافة البيئية.
... ثانيًا: معايير الأداء
2.1 المعايير الفنية
معايير مصدر الطاقة: طاقة الإدخال: تيار متردد أحادي الطور ثلاثي الأسلاك 220 فولت
تباعد الأخاديد: 25 مم
المواصفات: خزانة: 1
هيكل سطح المكتب: 1
عجلات ذات أخاديد منفصلة: 4
نطاق سرعة حد الأمان: 1000-1500 دورة في الدقيقة
عند تشغيل المضخة الهيدروليكية، يكون مستوى الضوضاء ≤58 ديسيبل على بُعد 1.5 متر من الطاولة الهيدروليكية
الإضاءة: 0-2 كيلوواط/م²
الإمالة: 0-90 درجة
2.2 الأبعاد والوزن
الأبعاد: 1650 × 1050 × 1730 مم
الوزن: أقل من 345 كجم

ثالثًا: قائمة المكونات وشرح مفصل
3.1 الأجزاء الرئيسية
الرقم الاسم الوظيفة شرح
1 الإطار الدعم
2 اللوحة تُستخدم للتشغيل التجريبي
3 محطة هيدروليكية إمداد الزيت
4 مضخة هواء إمداد الغاز
5 الخزانة وضع الأجهزة المستخدمة
6 عجلة دوارة سهولة النقل
3.2 الأجزاء الكهربائية
الرقم الاسم الوظيفة شرح
1 وحدة الطاقة إمداد الطاقة
2 وحدة المؤشر مؤشر التشغيل/الإيقاف
3 وحدة الزر مكونات التحكم
4 وحدة المرحل مكونات التحكم
5 وحدة موصل التيار المتردد مكونات التحكم
6 وحدة إيقاف الطوارئحماية/تشغيل دائرة التحكم
7 وحدة العاكس تحويل التيار المتردد 220 فولت إلى تيار مستمر 24 فولت
8 وحدة التحكم المنطقية القابلة للبرمجة (PLC) التحكم في المكونات عبر الإشارات
3.3 الملحقات
الرقم الاسم الوظيفة شرح
1 أنبوب هواء RPU4*2.5 شفاف تهوية الأجزاء الهوائية
2 موصل هوائي رباعي الاتجاهات ∮4 يمكن توصيل عدة أجزاء هوائية
3 موصل هوائي ثلاثي الاتجاهات PE4 يمكن توصيل عدة أجزاء هوائية
4 مقص القصبة الهوائية TK-3 قطع أنبوب الهواء
5 كابل كهربائي 4 مم، طول 2 متر، طرفان، أسود توصيل الدائرة
6 كابل كهربائي 4 مم، طول 2 متر، طرفان، لونان توصيل الدائرة
71. كابل كهربائي أحمر 2 مم، 100 سم توصيل الدائرة
8. كابل كهربائي أسود 2 مم، 100 سم توصيل الدائرة
9. كابل كهربائي أصفر 2 مم، 100 سم توصيل الدائرة
10. كابل كهربائي أخضر 2 مم، 100 سم توصيل الدائرة
11. خرطوم هيدروليكي شفاف (600 مم، 12 قطعة، 1000 مم، 10 قطع، 1200 مم، 10 قطع) توصيل الزيت بالأجزاء الهيدروليكية
12. سلك الطاقة توصيل الكهرباء
13. موصل أنبوب زيت احتياطي تركيبه على الخرطوم الهيدروليكي

3.4 قائمة تكوين المنتج
الرقم الاسم الكمية
1 أسطوانة شفافة مزدوجة الفعل (مع مانع تصادم الشوط) 1
2 أسطوانة شفافة بنابض إرجاع 1
3 أسطوانة معززة شفافة 1
4 صمام فحص تحكم هيدروليكي شفاف 1
5 صمام فحص شفاف 1
6 صمام فيضان شفاف 1
7 صمام خانق شفاف 1
8 صمام تحكم سرعة شفاف 1
9 صمام تسلسل شفاف 1
10 صمام تخفيض ضغط شفاف 1
11 صمام لولبي ثنائي الاتجاه شفاف، يعمل بجهد 24 فولت تيار مستمر، طرف توصيل 2 مم 1
12صمام لولبي شفاف ثنائي/رباعي الاتجاه، يعمل بجهد 24 فولت تيار مستمر، طرف توصيل 2 مم، 1
13
صمام لولبي شفاف ثلاثي/رباعي الاتجاه (النوع O)، يعمل بجهد 24 فولت تيار مستمر، طرف توصيل 2 مم، 1
14
صمام لولبي شفاف ثلاثي/رباعي الاتجاه (النوع H)، يعمل بجهد 24 فولت تيار مستمر، طرف توصيل 2 مم، 1
15
صمام لولبي شفاف ثلاثي/رباعي الاتجاه (النوع M)، يعمل بجهد 24 فولت تيار مستمر، طرف توصيل 2 مم، 1
16
صمام شفاف رباعي الاتجاه، 1
17
صمام عكسي يدوي شفاف ثلاثي/خماسي الاتجاه، 1
18
مرحل ضغط شفاف، طرف توصيل 2 مم، 1
19
صمام شفاف ثلاثي الاتجاه، 5
20
مقياس ضغط زيت شعاعي شفاف 0-10 ميجا باسكال 1
21 خزان زيت هيدروليكي مساعد شفاف 1
22 محرك هيدروليكي ثنائي الاتجاه شفاف 1
23 محطة هيدروليكية شفافة 1
24 خرطوم هيدروليكي شفاف (600 مم 12 قطعة، 1000 مم 10 قطع، 1200 مم 10 قطع) 1
25 وصلة أنبوب زيت احتياطية 10
26 لوحة محول تغيير سريع 30
27 حامل صمام لولبي هيدروليكي 2 مم 8
28 طرف معزول أحمر 2 مم 8
29 طرف معزول أسود 2 مم 8
30 مضخة تروس هيدروليكية شفافة 1
31 أسطوانة مزدوجة الفعل MAL20*100-CM 1
32 أسطوانة أحادية الفعل MSAL20*100-CM 1
33 وصلة ثلاثية AC2000 1
34 صمام تخفيض الضغط AR2000 1
35 صمام عكسي بمقبض 5/2 اتجاه 4H210-06 1
36 صمام لولبي كهربائي أحادي التحكم 5/2 اتجاه 4V11006 1
37 صمام عكسي مزدوج الملف اللولبي 5/2 اتجاه 4V120-06B مزود طاقة DC24V 1
38 صمام عكسي لولبي 5/3 اتجاه (مانع تسرب مركزي) 4V130C06B مزود طاقة DC24V 1
39 صمام تصريف سريع QE-02 1
40 صمام زر دوار M3PL11006R 1
41 صمام خانق أحادي الاتجاه KLA-06 1
42 صمام تسلسل KPSA-G1/8 1
43 صمام تحويل أو صمام تحويل من نوع البوابة ST-02 1
44 ضاغط هواء، مضخة هواء، آلة خالية من الزيت 550W-8L 1
45 موصل هوائي مستقيم TPC06-02/ سن أنثوي مباشر PCF0602 1
46 تحكم مزدوج بالهواء 5/2 اتجاه 4A120-06 1
47 قابس بريطاني BS546 13A 250V 1
48 قصبة هوائية RPU4*2.5 شفاف 40 متر
49 موصل هوائي رباعي الاتجاهات ∮4 4
50 موصل هوائي ثلاثي الاتجاهات PE4 6
51 مقص قصبة هوائية TK-3 1
52 كابل كهربائي 4 مم، 2 متر، طرفان، أسود 4
53 كابل كهربائي 4 مم، 2 متر، طرفان، لونان 2
54 كابل كهربائي 2 مم، 100 سم، أحمر 20
55 كابل كهربائي 2 مم، 100 سم، أسود 20
56 كابل كهربائي 2 مم، 100 سم، أصفر 20
57 كابل كهربائي 2 مم، 100 سم، أخضر 20
IV. قائمة التجارب
التجربة 1: تجربة صمام عكسي يدوي 5/2 (هوائي)
التجربة 2: تجربة صمام خانق (هوائي)
التجربة 3: تجربة صمام عادم سريع (هوائي)
التجربة 4: تجربة صمام لولبي كهربائي أحادي الاتجاه 5/2 (هوائي)
التجربة 5: تجربة صمام لولبي كهربائي مزدوج الاتجاه 5/2 (هوائي)
التجربة 6: تجربة تحكم PLC (هوائي)
التجربة 7: تجربة صمام تخفيض الضغط (هوائي)
التجربة 8: تجربة صمام تسلسل الضغط أحادي الاتجاه (هوائي)
التجربة 9: تجربة اختبار أسطوانة معززة (هيدروليكية)
التجربة 10: تجربة صمام عكسي يدوي 5/3 (هيدروليكية)
التجربة 11: تجربة اختبار صمام تخفيض الضغط (هيدروليكية)
التجربة 12: تجربة اختبار صمام خانق (هيدروليكية)
التجربة 13: تجربة اختبار مرحل الضغط (هيدروليكي)
التجربة ١٤: تجربة صمام عكسي لولبي رباعي الاتجاهات (هيدروليكي)
التجربة ١٥: تجربة اختبار صمام الفائض (هيدروليكي)
التجربة ١٦: تجربة اختبار صمام التسلسل (هيدروليكي)
