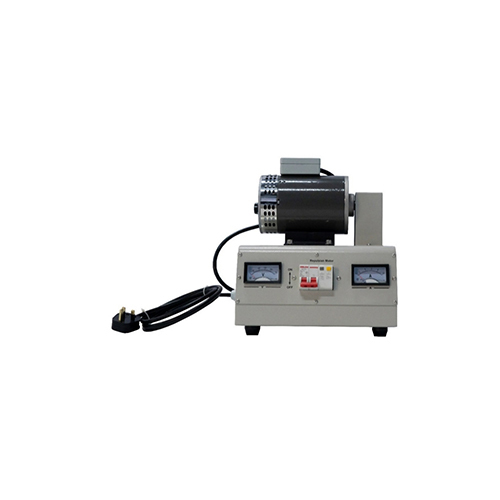

MR477E جهاز تدريب مهني يعمل بمحرك تنافر، جهاز تدريب كهربائي أوتوماتيكي ١. مقدمة عن المعدات ١.١ نظرة عامة محرك التنافر هو محرك تيار متردد أحادي الطور مزود بمبدل، وهو مناسب للتطبيقات التي تتطلب فيها مصادر الطاقة أحادية الطور تنظيم السرعة وتغيير اتجاه الدوران. صُمم هذا النوع من المحركات لتوفير عزم دوران أو قوة دوران عالية عند بدء التشغيل، مع إمكانية تغيير اتجاه الدوران بسهولة. يستخدم المحرك سلسلة من فرش التلامس ذات زوايا ومستويات تلامس مختلفة لتغيير معلمات عزم الدوران والدوران. ١.٢ المميزات محرك التنافر هو محرك تيار متردد أحادي الطور مزود بمبدل. تتجلى خصائصه بشكل أساسي في الجوانب التالية: ١. طريقة التغذية: يتم تغذية ملفات الجزء الثابت لمحرك التنافر بمصدر طاقة أحادي الطور، بينما يتكون الجزء الدوار من ملفات العضو المتحرك المزودة بمبدل موصول بدائرة قصر بواسطة فرشاة. ٢. التحكم في التوجيه والسرعة: يمكن تغيير سرعة دوران الجزء الدوار وتوجيهه عن طريق ضبط موضع الفرشاة. عندما تنحرف الفرش عكس اتجاه عقارب الساعة عن المحور الهندسي، يدور الدوار في اتجاه عقارب الساعة؛ وعندما تنحرف الفرش في اتجاه عقارب الساعة عن المحور الهندسي، يدور الدوار عكس اتجاه عقارب الساعة. 3. عزم بدء التشغيل: يتميز محرك التنافر بقوة بدء تشغيل عالية، حيث يصل عزم بدء تشغيله إلى 3-5 أضعاف عزم الحمل الكامل. 4. الخصائص الميكانيكية: تتشابه خصائص تشغيل محرك التنافر مع خصائص محرك التيار المستمر ذي التوالي، ويمكنه بدء تشغيل الأحمال الميكانيكية الثقيلة. 5. نطاق التطبيق: مناسب للتطبيقات التي تتطلب ضبط السرعة وتغيير الاتجاه، وهو مناسب بشكل خاص لبيئات التغذية أحادية الطور. 6. الحماية من الحمل الزائد: بعض المحركات مزودة بأجهزة حماية من الحمل الزائد لحماية المحرك من الاحتراق نتيجة التيار الزائد أثناء التحميل الزائد. 7. تعقيد التركيب: يتميز محرك التنافر بتركيب معقد نسبيًا، حيث يحتوي كل من الجزء الثابت والدوار على ملفات. ٢. المواصفات الفنية طاقة الإدخال: ٢٢٠ فولت، ٥٠ هرتز، ٠.٥ كيلوواط الوزن: ١٧ كجم ظروف التشغيل: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية الأبعاد: ٤٠٠ × ٣٠٠ × ٤١٠ مم ٣. قائمة المكونات وشرحها بالتفصيل ٣.١ الأجزاء الرئيسية الرقم الاسم ١ صندوق مقاوم للماء ٢ محرك طرد ٣ قابس بريطاني ٤ فولتميتر تيار متردد ٥ قاطع دائرة مع حماية من التسرب، ثنائي القطب، ١٦ أمبير ٦ أميتر تيار متردد ٣.٢ قائمة مكونات الجهاز الرقم الاسم الكمية المكون ١ صندوق مقاوم للماء ١ المكون ٢ محرك طرد ١ المكون ٣ قابس بريطاني١ المكون ٤: فولتميتر تيار متردد ١ المكون ٥: قاطع دائرة مزود بحماية من التسرب، ثنائي القطب ١٦ أمبير ١ المكون ٦: أميتر تيار متردد ١ ٤. قائمة التجارب التجربة ١: فهم مبدأ محرك التنافر التجربة ٢: تجربة تبديل محرك التنافر
